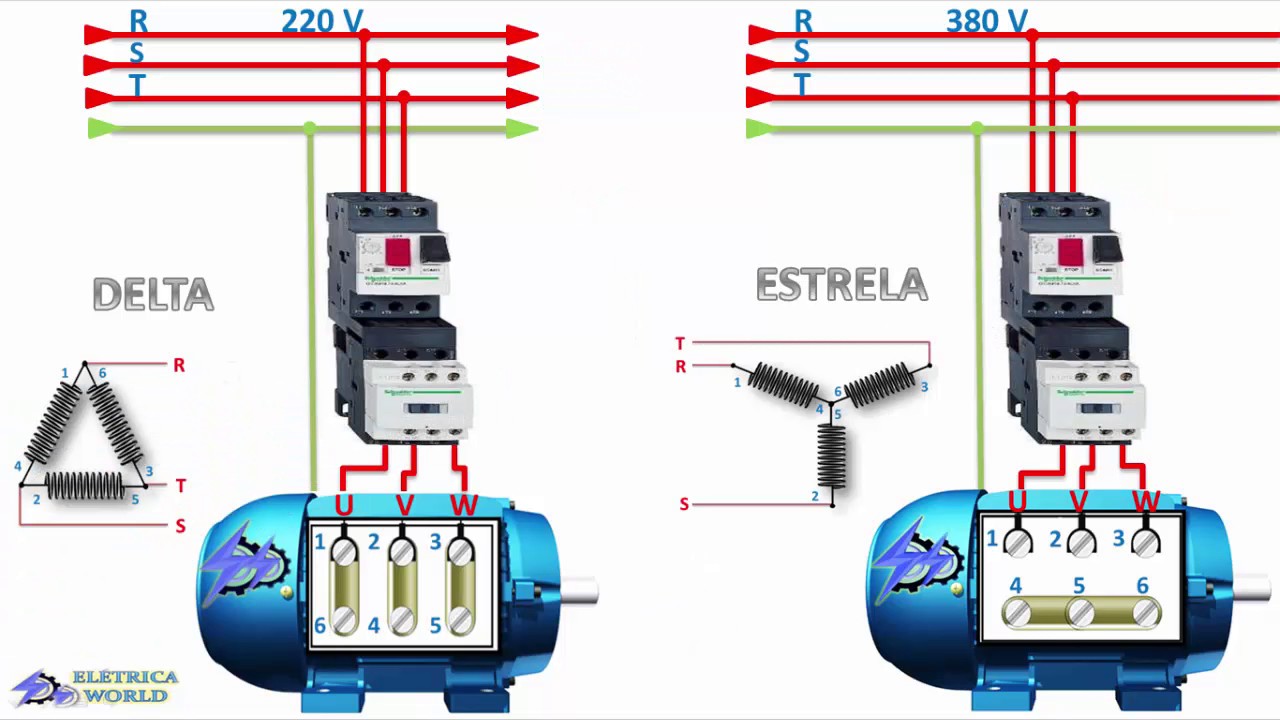

Ligar motor trifásico

Diagrama de fiação do motor trifásico 3 fios

Como o nome sugere, um motor de indução trifásico deve ser conectado às três fases (linhas) para o funcionamento adequado, onde cada uma das fases atua como um caminho de retorno para a corrente das três fases. Mas e se precisarmos operar um motor trifásico em uma alimentação de uma única fase? Bem, a resposta é 1: Não: Você não pode e 2: Sim! Você pode.

O motor não arranca e fica ali, pois não há torque uniforme e RMF (Campo Magnético Rotativo) no sistema de alimentação monofásico. É por isso que os motores monofásicos não são auto-partidos. Neste caso, o motor pode começar a fumar e queimar devido à grande quantidade de corrente nas ranhuras de enrolamento em curto-circuito do rotor. Se houver um circuito de proteção adequado, o relé térmico, fusível ou disjuntor pode disparar para desconectar o motor da alimentação.

Se o motor for ligado e funcionar devido ao deslocamento de fase, VFD ou capacitores de partida/corrente em uma das bobinas, o motor ainda funcionará, mas com menor potência de saída e eficiência, bem como ruído de zumbido e vibração. Além disso, a velocidade do motor será menor, pois a tensão monofásica é menor do que a tensão trifásica, onde a velocidade do motor depende da tensão de alimentação.

Como ligar um motor trifásico de 240 volts

A energia elétrica trifásica (abreviada 3φ[1]) é um tipo comum de corrente alternada usada na geração, transmissão e distribuição de eletricidade.[2] É um tipo de sistema polifásico que emprega três fios (ou quatro incluindo um fio de retorno neutro opcional) e é o método mais comum usado pelas redes elétricas em todo o mundo para transferir energia.

A energia elétrica trifásica foi desenvolvida na década de 1880 por várias pessoas. A energia trifásica funciona pela tensão e correntes sendo 120 graus fora de fase nos três fios. Como um sistema AC, permite que as tensões sejam facilmente aumentadas usando transformadores para alta tensão de transmissão, e recuadas para distribuição, dando alta eficiência.

Um circuito trifásico de três fios é normalmente mais econômico que um circuito monofásico equivalente de dois fios na mesma linha para a tensão de terra porque utiliza menos material condutor para transmitir uma determinada quantidade de energia elétrica [3]. A energia trifásica é usada principalmente para alimentar motores grandes e outras cargas pesadas. Cargas pequenas freqüentemente usam apenas um circuito monofásico de dois fios, que pode ser derivado de um sistema trifásico.

Como ligar um motor trifásico de alta tensão

Fazendo uma conexão de motor trifásico a placa de identificação mostra diferentes tensões para delta é 380-400 volts e 660-690 volts para estrela, qual opção deve ser selecionada? a tensão de alimentação Linha a Linha é 380-400.

A potência real de saída (para um motor CA tipo gaiola de esquilo trifásico padrão) não é determinada pelo motor em si, mas pela carga que ele está conduzindo. O motor tentará funcionar a uma velocidade próxima a sua velocidade síncrona, e fornecer a potência requerida pela máquina acionada a essa velocidade. Isto significa que a corrente absorvida pelo motor em qualquer voltagem, será quase a mesma quer seja estrela, ou delta conectada. Portanto, se você conectar o motor em estrela enquanto o fornece pela voltagem para a qual foi projetado quando o delta estiver conectado, a corrente através de cada enrolamento será sqrt(3) vezes o enrolamento para o qual foi projetado. Isto novamente significa que a dissipação de calor no enrolamento será aproximadamente 3 vezes maior do que a projetada, e portanto se queimará se você carregar o motor com sua carga nominal.

Como ligar o motor trifásico a 220v

A conexão principal é desenvolvida em Terminais de Motor e STAR é mais usada para baixo consumo de corrente, isto é, quando o motor não precisa de alta potência para arrancar (como bombas); às vezes STAR é usado para Ventiladores Industriais ou Motores Pequenos

A conexão principal é desenvolvida em Terminais de Motor e DELTA é mais usada para Alto Consumo de Corrente, ou seja, quando o Motor precisa de alta potência para Partida como Bombas; às vezes DELTA é usado para Bombas, Máquinas Pesadas, etc.

Um Motor Delta – Star pode ser usado para Cargas acima de 10 HP (recomendado) e o mais importante é a redução da Corrente de Partida de Picking , uma Partida Delta normal em um Motor grande pode alcançar correntes muito altas em poucos segundos, pode ser difícil para nossos sistemas elétricos porque o Alimentador pode ter quedas de tensão na linha e outros componentes elétricos podem ser afetados, e nestes picos o Relé de Sobrecarga Térmica pode operar
