Um cabo crossover Ethernet é um cabo crossover para Ethernet usado para conectar dispositivos de computação diretamente. É mais freqüentemente usado para conectar dois dispositivos do mesmo tipo, por exemplo, dois computadores (através de seus controladores de interface de rede) ou dois switches um ao outro. Em contraste, os cabos de patch são usados para conectar dispositivos de diferentes tipos, como um computador a um switch de rede.

Muitos dispositivos de rede hoje suportam a capacidade MDI-X automática, na qual um cabo de patch pode ser usado no lugar de um cabo crossover, ou vice-versa, e os sinais de recepção e transmissão são reconfigurados automaticamente dentro do dispositivo para produzir uma conexão de trabalho.

Os padrões Ethernet 10BASE-T e 100BASE-TX utilizam um par de fios para a transmissão em cada direção. Isto requer que o par de transmissão de cada dispositivo seja conectado ao par de recepção do dispositivo na outra extremidade. A norma 10BASE-T foi concebida para ser usada com instalações existentes de cabos de par trançado com conexões de passagem reta.

Ferramenta de crimpagem rj45

A “Thick Ethernet” não é uma espécie de novo tipo de cabo Ethernet. O que queremos dizer com “espesso” é literalmente que…espesso. Gordo. Grande ao redor. Às vezes você precisa torná-lo mais fino. Será que uma dieta de aipo e alface terá resultados? Para você, talvez. Para o seu cabo…não. Um par de alicates de linho elétrico, no entanto.

A especificação ANSI/TIA 568.2-D e ainda a IEC 60603 especifica as dimensões da parte externa de um plugue RJ45 8P8C. Há um mínimo, um máximo, e uma faixa de tolerância aceitável. Isto é inviolável, pois desviar-se da norma resultaria em plugues RJ45 que não caberiam nas portas RJ45. Uma coisa ruim, certo? O padrão, entretanto, não especifica as dimensões interiores do conector RJ45. Isso é deixado a critério do fabricante. Nem todos os plugues RJ45 são projetados da mesma forma no interior, o que aumenta a confusão.

O cabo Ethernet tem um diâmetro máximo de revestimento do cabo de 9,0mm de acordo com a especificação ANSI/TIA 568.2-D, embora o cabo de espessura não tenha nenhuma esperança de encaixar qualquer conector RJ45 8P8C. Você deve usar um método de terminação diferente, como plugues de terminação de campo, valetes de chaveta ou painéis de remendo para cabos com essa espessura. Cabo com espessura de 8,0mm e menor tem a chance de ser encaixado em um conector RJ45, assumindo que seja projetado para aceitar um cabo até essa espessura. Entretanto, a extremidade traseira do plugue RJ45 será retangular, e não circular. Isto leva à frustração de ter o cabo Ethernet assentado no interior.

Cabo classe f

Este artigo foi co-autorado por Ricardo Mitchell. Ricardo Mitchell é o CEO da CN Coterie, uma empresa de construção certificada pela EPA (Environmental Protection Agency), localizada em Manhattan, Nova York. A CN Coterie é especializada na renovação completa de residências, eletricidade, canalização, carpintaria, marcenaria, restauração de móveis, remoção de violações do OATH/ECB (Office of Administrative Trials and Hearings/Environmental Control Board) e remoção de violações do DOB (Department of Buildings). Ricardo tem mais de 10 anos de experiência em eletricidade e construção e seus sócios têm mais de 30 anos de experiência relevante.

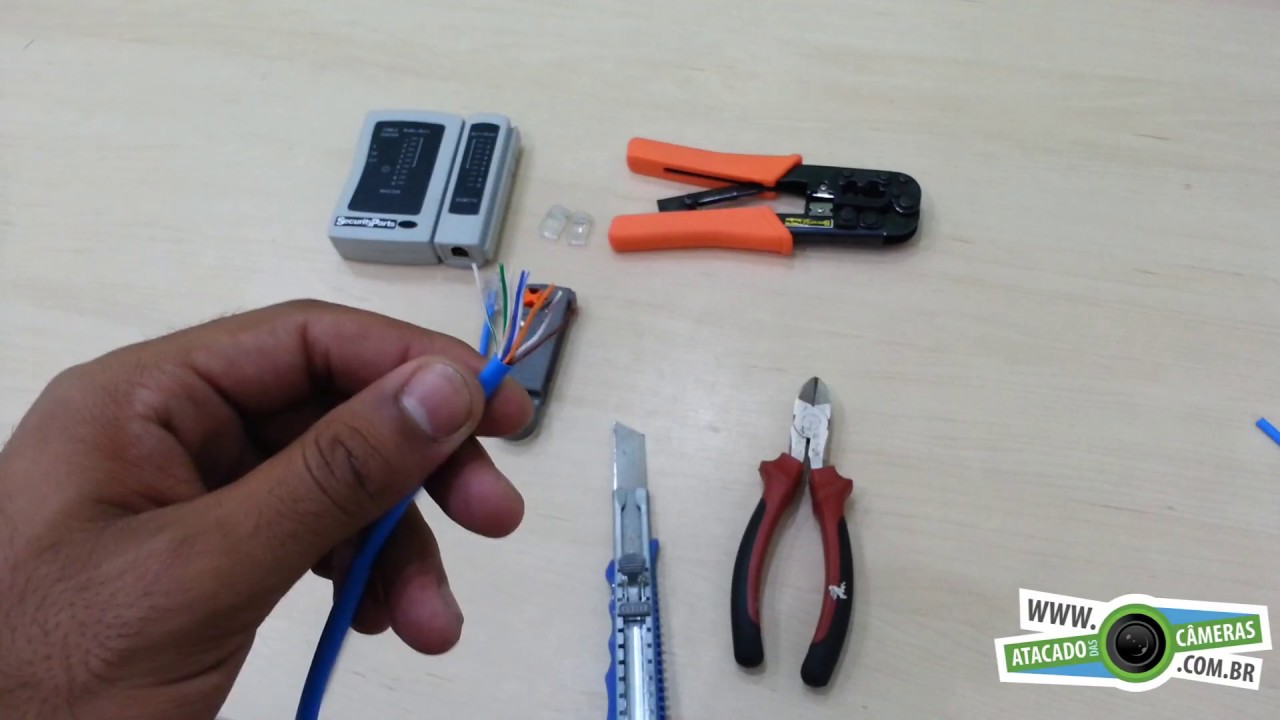

É possível prensar rápida e facilmente um RJ-45 em um cabo com ou sem uma ferramenta de prensagem. Se você tiver uma ferramenta de engaste, retire uma parte da bainha, desenrole e organize os fios na ordem correta, encaixe-os no conector e use a parte de engaste de sua ferramenta para apertar os pequenos pinos nos fios e fixar o conector. Se você não tiver uma ferramenta de franzimento, não há problema! Use uma tesoura ou uma faca utilitária para cortar uma seção da bainha na extremidade do cabo, desenrosque e organize os cabos pequenos na ordem correta, coloque-os no conector RJ-45 e use uma pequena chave de fenda de cabeça chata para pressionar cada um dos pinos.

Mão de encaixe modular rj45

Os sinais de transmissão de dados (TX) e recepção de dados (RX) em cada par de um segmento 100BaseTX são polarizados, com um fio de cada par de sinais carregando o sinal positivo (+), e o outro carregando o sinal negativo (-). As cores podem variar de acordo com o fabricante. Este é apenas um exemplo do que você pode ver.

A fiação do barramento Ethernet estilo antigo (isto é, levar o cabo de uma máquina para a próxima, e depois para a próxima, etc.) é propensa à falha do cabo e consome rapidamente as distâncias permitidas devido às necessidades de fiação estética. Se a fiação for quebrada em qualquer ponto, toda a rede (segmento) falha – e o número muito maior de conexões aumenta a probabilidade de uma falha ou quebra. Por outro lado, é muito fácil de fazer para um leigo e pode envolver menos fiação real para segmentos pequenos.

A fiação estrela elimina o ponto único de falha de um fio comum. Um hub central tem muitas conexões que irradiam para os hosts, se uma dessas conexões de hosts falhar, normalmente não afeta as outras. Obviamente, entretanto, o hub se torna um ponto central de falha em si, mas estudos mostram que um hub de qualidade tem menos probabilidade de falhar antes de um fio de coaxial muito utilizado.
