Os diodos Zener são um tipo especial de diodos semicondutores – dispositivos que permitem que a corrente flua em uma única direção – que também permitem que a corrente flua na direção oposta, mas somente quando expostos a tensão suficiente. E embora isso soe um pouco esotérico, eles estão na verdade entre os componentes mais úteis para atravessar uma bancada de engenharia, fornecendo grandes soluções para uma série de necessidades comuns no projeto de circuitos.
A seguir, mostraremos como (e quando) usar um Zener, para aplicações que incluem simples tensões de referência, sinais de fixação para faixas de tensão específicas, e facilitar a carga em um regulador de tensão.
Para entender como os diodos Zener são diferentes dos outros diodos, vamos primeiro rever as propriedades dos diodos normais. E, embora existam muitos tipos diferentes de diodos – veja aqui uma longa lista – vamos nos concentrar nos chamados diodos semicondutores “normais”, mais comumente construídos com uma junção p-n silício.

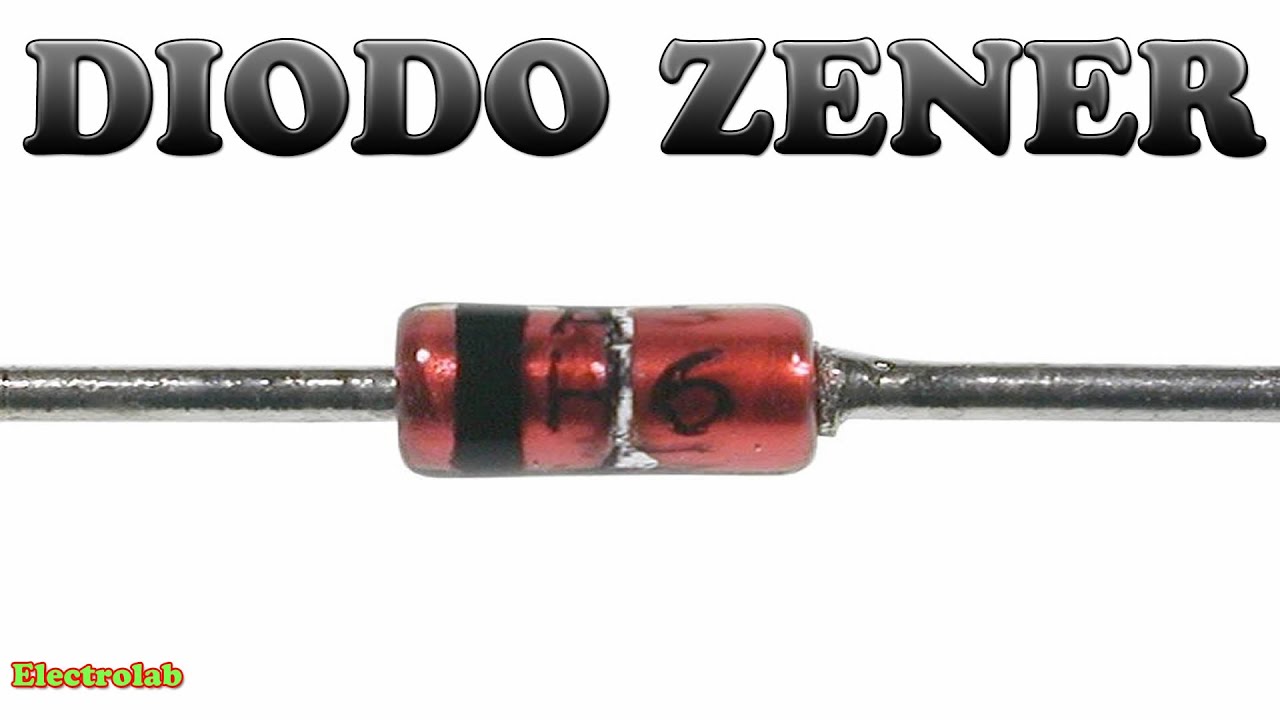

Os diodos geralmente vêm em embalagens cilíndricas de vidro ou plástico, marcadas com uma faixa em um dos lados para indicar a polaridade. Em um diodo perfeitamente ideal, a corrente flui em apenas uma direção, do ânodo (lado positivo) ao cátodo (lado negativo) que é marcado com a tarja. O símbolo esquemático é um triângulo apontando para uma barra, onde a corrente flui na mesma direção, em direção à extremidade barrada (listrada). As versões de montagem superficial dos diodos tendem a seguir a mesma convenção de etiquetagem, onde a extremidade do cátodo é marcada com uma tarja larga.
Aplicação do diodo zener
Os diodos Zener ou diodos de referência de tensão são usados em uma variedade de circuitos para permitir que eles forneçam uma referência de tensão. Eles também podem ser usados em outros circuitos além de apenas fornecer uma referência de voltagem.
O circuito mais básico dos diodos Zener consiste em um único diodo Zener e um resistor. O diodo Zener fornece a tensão de referência, mas um resistor em série deve estar instalado para limitar a corrente dentro do diodo, caso contrário, uma grande quantidade de corrente fluiria através dele e poderia ser destruída.
O valor do resistor no circuito do diodo Zener deve ser calculado para dar o valor necessário de corrente para a tensão de alimentação utilizada. Tipicamente, a maioria dos diodos Zener com chumbo de baixa potência tem uma dissipação máxima de potência de 400 mW. Idealmente o circuito deve ser projetado para dissipar menos da metade deste valor, mas para operar corretamente a corrente no diodo Zener não deve cair abaixo de cerca de 5 mA ou eles não regulam corretamente.
Como conectar um resistor
Você Também Pode Gostar: Quando Capacitor armazena mais Energia Série ou Conexão Paralela?Por que Capacitores Cerâmicos são mais usados em Circuito Eletrônico que outros?Por que a espessura do Isolamento depende da Voltagem e não da Corrente?[Explicado] Por que Bloco Indutor AC e Bloco Capacitor DC?Por que Transistores NPN são mais usados que Transistores PNP?Por que Pó Branco Usado dentro de Cabos Elétricos?O que é Vcc, Vss, Vdd, Vee em Eletrônica? Diferenças e Formulários CompletosO uso de Capacitor ou dispositivo Power Saver pode reduzir nossa conta de eletricidade?Por que Semicondutor não obedece a Lei de Ohm? Explicação Qual conexão é melhor para o Capacitor Bank Star ou Delta?Por que todos os dispositivos eletrônicos funcionam em DC e não em AC?Qual é o significado de mAh na bateria? Explicação [Principal] Diferença entre Tensão e EMF Explicação [Principal] Diferença entre Tensão e EMF Explicação [Principal] Diferença entre Tensão e EMF Explicação [Principal] Diferença entre Tensão e EMF Explicação [Principal] Diferença entre Tensão e EMF Explicação [Principal] Diferença entre Tensão e EMF
Diagrama do circuito do diodo zener
Atualizado, revisado em outubro de 2016. Isto irá explorar o funcionamento básico dos diodos Zener e seu uso como reguladores de tensão. Eles serão usados em conjunto com transistores bi-polares comuns para aumentar a corrente de saída e podem ser usados para reguladores de voltagem do mundo real por estudantes e hobbyistas. O seguinte é apenas para fins informativos e vem sem garantia.
Um díodo Zener é um dispositivo de estado sólido de dois terminais que, quando for enviado, irá conduzir e agir como qualquer outro díodo de silício. Os diodos Zener são sempre utilizados no modo de polarização inversa projetado para quebrar em uma determinada tensão. A Fig.1 ilustra uma conexão básica de díodos Zener.
Z1 e Rs estão em série enquanto um resistor de carga de 200 Ohm RL é paralelo a Z1. Nossa corrente total (Is) flui através de Rs e se divide em Z1 (24mA) e RL (51mA). Z1 a 10,2 volts mantém uma tensão constante através de RL, já que o Vin varia em uma faixa específica. Se Vin cai para 14 volts, a corrente de zener Iz cai para manter a tensão em RL. Se Vin aumenta para dizer 18 volts, então a corrente Zener Iz aumenta mantendo a voltagem em RL.
