Como ligar um pressostato de compressor monofasico
Como ligar um pressostato de compressor de ar trifásico
Olá. Espero que alguém possa me ajudar com isto. Comprei um compressor clarke airmaster monofásico de um amigo recentemente e descobri que o interruptor de pressão tinha desaparecido, pois não parou na pressão máxima de trabalho. Eu pedi um interruptor de substituição, mas as instruções de fiação são terríveis e é um interruptor trifásico que é compatível com uma única fase. Qualquer chance de alguém poder me dizer quais os terminais para a fiação, já que eu tenho dois fios, mas três terminais. O pressostato é uma coisa italiana da Ne-ma.
A terra de entrada estará no cabo principal que deve ser rosqueado através de um dos cabos, portanto não vejo onde mais poderia ser conectado. Da mesma forma para a terra do motor; a extremidade do motor deve ser conectada à estrutura do motor.
Condor usa inc 31u pressão

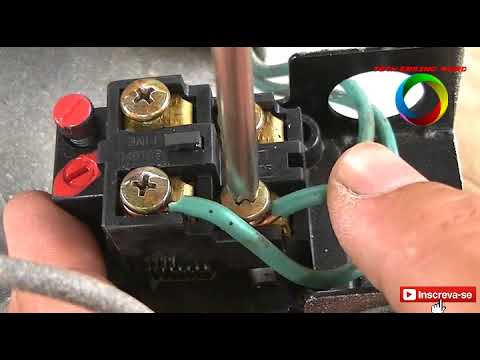

No interruptor, o ao vivo vai para um dos “L “s e o neutro vai para o “N” abaixo dele. O ao vivo sai do “L” oposto ao ao vivo e o neutro sai do “N” oposto ao neutro entra. Não importa se a energia entra pela esquerda ou pela direita, mantenha o par de entrada de um lado na saída do outro. (Mesmo isso não é necessário, mas é a melhor prática).
Quanto ao motor, a rede viva e o neutro estão conectados aos terminais marcados com o símbolo de onda sinusoidal, não importa qual é viva ou neutra. Os links são conectados dependendo da forma como se deseja que o motor gire, no sentido horário no diagrama superior.
No interruptor, a energia ao vivo vai para um dos “L “s e o neutro vai para o “N” abaixo dele. O ao vivo sai do “L” oposto ao ao vivo e o neutro sai do “N” oposto ao neutro entra. Não importa se a energia entra pela esquerda ou pela direita, mantenha o par de entrada de um lado na saída do outro. (Mesmo isso não é necessário, mas é a melhor prática).
Speedaire 1 fase elétrica
Antes de ligar um pressostato de compressor de ar de 220v, você deve certificar-se de ter tudo o que precisa para o processo. Isto permitirá que você trabalhe no pressostato sem problemas. Os itens necessários incluem:
Ao trabalhar em qualquer equipamento elétrico, é vital permanecer seguro. Isto inclui tentar instalar um pressostato de arame em um compressor de ar. Seguindo as dicas descritas abaixo, você estará bem equipado para se proteger.
Primeiro, certifique-se de que o compressor de ar e o disjuntor estejam próximos um do outro por conveniência. Em seguida, você deve inspecionar o disjuntor para garantir que ele esteja desligado antes de iniciar o processo de fiação. Isto evitará acidentes desnecessários.
Um compressor plugado contém energia no interruptor. Isto significa que a remoção da tampa do interruptor de pressão exporá os terminais ao vivo. Trabalhar no compressor de ar com estes terminais energizados pode levar à eletrocussão.
Uma vez removida a tampa do pressostato, ele expõe quatro terminais (contatos). Estes terminais estão organizados em dois conjuntos. A maioria das organizações marca estes terminais para evitar confusão. Um conjunto é marcado como LINHA, e o outro é marcado como MOTOR/LOAD.
Quadrado d pumptrol fhg12j52
Ele não conseguiu descobrir como conectar o interruptor de pressão no starter. No pressostato ambos os fios estão em um lado e no diagrama da tampa do pressostato mostra um fio em cada lado. Então vi alguém dizer para conectar os fios ao L1 e o outro fio ao conector atrás do L1.
A bobina é de 240 volts, e metade dela vem pré-cablada. A pré-cablagem leva 120 volts, passa através dos controles de sobrecarga, e a metade da bobina. O lado do campo é o interruptor, então você vai bater na L1 para obter a outra metade de 120, ir até o interruptor, e conectar o fio de volta à outra metade da bobina, que é o terminal atrás da L1.
Ele não conseguiu descobrir para onde conectar o interruptor de pressão no starter. No pressostato ambos os fios estão em um lado e no diagrama da tampa do pressostato aparece um fio em cada lado. Então vi alguém dizer para conectar os fios ao L1 e o outro fio ao conector atrás do L1.
Necessidade de mover os fios grandes para baixo até o relé de sobrecarga – T1 e T3. Parece que já existe um jumper de T2 a L3 que é necessário para evitar tropeçar no relé de sobrecarga, já que se está usando um motor monofásico e que é um motor de partida trifásico.
