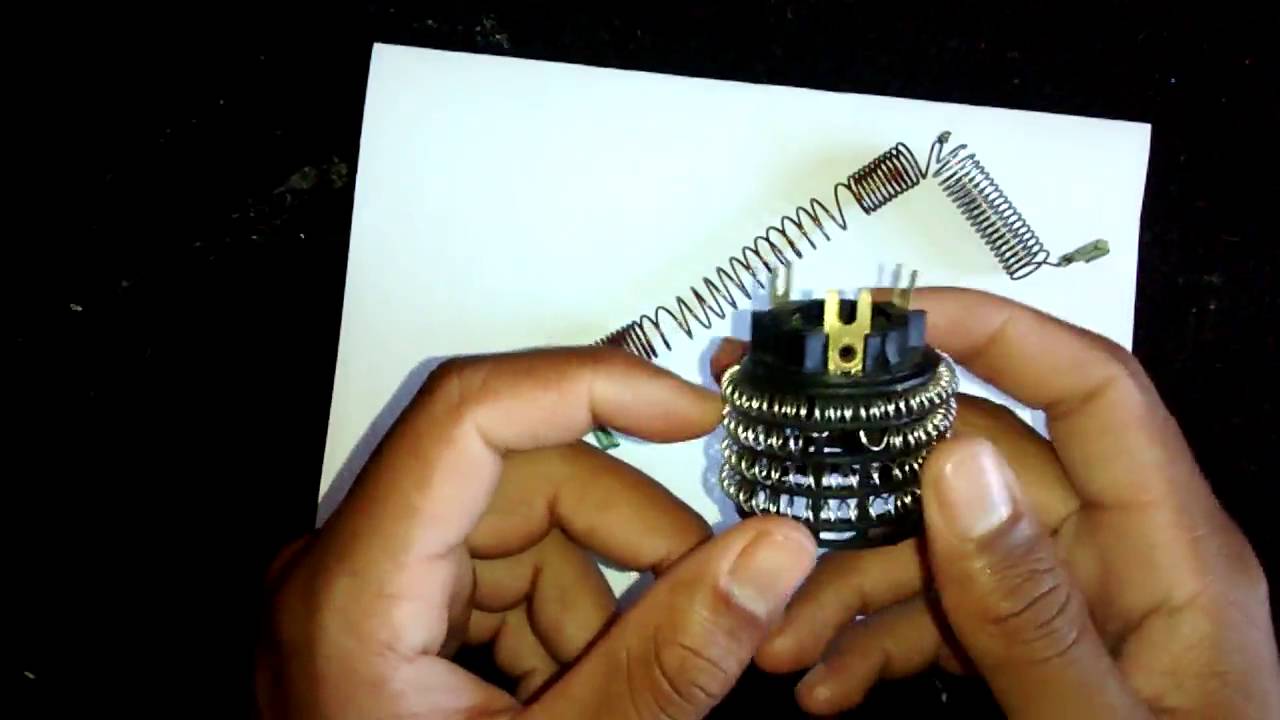

Como ligar uma resistencia

resistência de solda ao fio

São componentes passivos, ou seja, só consomem energia (e não podem gerá-la). As resistências são normalmente adicionadas a circuitos onde complementam componentes ativos como op-amps, microcontroladores e outros circuitos integrados. Normalmente, as resistências são usadas para limitar a corrente, dividir tensões e linhas de E/S de pull-up.

A resistência elétrica de um resistor é medida em ohms. O símbolo para um ohm é a mega-mega grega capital: &ohm. A definição (um pouco redonda) de 1&ohm é a resistência entre dois pontos onde 1 volt (1V) de energia potencial aplicada empurrará 1 ampere (1A) de corrente.

medida que as unidades SI vão avançando, valores maiores ou menores de ohms podem ser combinados com um prefixo como kilo-, mega-, ou giga-, para facilitar a leitura de grandes valores. É muito comum ver resistores na faixa quilohm (k&ohm) e megaohm (M&ohm) (muito menos comum ver resistores miliohm (m&ohm)). Por exemplo, uma resistência de 4.700&ohm equivale a uma resistência de 4,7k&ohm, e uma resistência de 5.600.000&ohm pode ser escrita como 5.600k&ohm ou (mais comumente como) 5,6M&ohm.

resistências em paralelo

RespondaUpvoteP.S. Suas lâmpadas de faróis são de 55 ou 60 watts. Se você usar um resistor de 50 watts você está transformando a mesma quantidade de energia diretamente em calor que seus faróis se transformam em luz. E você já tocou em uma lâmpada de farol acesa? (NÃO!!!) Eles já desperdiçam muita energia como calor. Com feixes selados eles são apenas quentes, mas com halogênios você se queimará instantaneamente. (Você não quer tocar diretamente nas lâmpadas halógenas mesmo quando elas estão frias, porque o óleo de seus dedos fará com que a lâmpada se quebre quando aquecer. Use luvas ou um pano limpo para manuseá-las e instalá-las.)Não use resistências de 50 watt a menos que seja especificamente necessário em sua aplicação.0gilligan8Wo1fMane

A potência de um resistor é a potência que ele pode suportar, e estas são MUITO diferentes, o OHM é o que determina quanta potência o resistor irá “ver” através dele. Não importa qual resistência de potência você tenha, ele verá a mesma potência. Se for subestimado, então ele queimará. Coloque um resistor de 1/4 watt 6 ohm em sua bateria e veja-o queimar em fumaça. É por isso que você precisa de uma resistência de potência maior para lidar com a potência que passará por ela com base na resistência.0Wo1fManegilligan8

como ligar um resistor a um led

Os resistores de pull-up são muito comuns quando se usa microcontroladores (MCUs) ou qualquer dispositivo de lógica digital. Este tutorial explicará quando e onde usar os resistores de pull-up, então faremos um cálculo simples para mostrar porque os pull-ups são importantes.

Digamos que você tenha uma MCU com um pino configurado como uma entrada. Se não houver nada conectado ao pino e seu programa ler o estado do pino, ele será alto (puxado para VCC) ou baixo (puxado para terra)? É difícil dizer. Este fenômeno é chamado de flutuante. Para evitar este estado desconhecido, um resistor de pull-up ou pull-down garantirá que o pino esteja em estado alto ou baixo, ao mesmo tempo em que utiliza uma quantidade baixa de corrente.

Para simplificar, vamos nos concentrar nos pull-ups, já que eles são mais comuns do que os pull-downs. Eles operam usando os mesmos conceitos, exceto que o resistor de pull-up está conectado à alta tensão (geralmente 3,3V ou 5V e é freqüentemente referido como VCC) e o resistor de pull-down está conectado à terra.

Com um resistor de pull-up, o pino de entrada lerá um estado alto quando o botão não for pressionado. Em outras palavras, uma pequena quantidade de corrente está fluindo entre o VCC e o pino de entrada (não para terra), assim o pino de entrada lê próximo ao VCC. Quando o botão é pressionado, ele conecta o pino de entrada diretamente à terra. A corrente flui através da resistência à terra, assim o pino de entrada lê um estado baixo. Tenha em mente, se o resistor não estivesse lá, seu botão conectaria o VCC à terra, o que é muito ruim e também é conhecido como um curto-circuito.

como ligar um resistor em linha

As resistências de fim de linha (EOLs) são muito importantes para a supervisão de circuitos e laços. Quando se liga um sistema de alarme, seja ele endereçável ou convencional, todos os dispositivos com fio — assim como o laço ou os condutores usados na fiação — devem ser supervisionados para operação e conectividade pelo painel principal através do EOL. Ambas as formas têm suas próprias utilizações e métodos de instalação. O principal a ser procurado é o valor da EOL exigido pelo manual do usuário que veio com o painel.

Determine a EOL para seu sistema. Algumas linhas terminam no painel, o que significa que a resistência deve ser instalada dentro do painel, e algumas terminam no último dispositivo conectado em uma conexão paralela. Por exemplo, os sistemas de alarme de incêndio usam o resistor EOL no último dispositivo conectado em paralelo em cada linha. As resistências também devem ser usadas no painel para todas as linhas de circuito não utilizadas.

Localize o “+” e o “-“. Os sinais de mais e menos são usados para energia. Normalmente será usado um fio com quatro condutores, com cores diferentes como branco, verde, vermelho e preto. O vermelho e o preto são normalmente usados para energia elétrica com o fio vermelho tão positivo e o preto tão negativo. Os fios verde e branco são usados para dados e comunicação entre o painel e o dispositivo. Se forem necessárias resistências no final da linha de energia, elas serão conectadas em paralelo e terão pelo menos 1k. Consulte os manuais do usuário para obter o valor correto.
