Hooo boy. Aí vem a parte divertida de nosso guia Como Construir um PC. E por diversão, quero dizer, excruciantemente horrível e desnecessariamente agitado. É hora de conectar o conector do painel de seu sistema e todos os cabos de sua caixa a todos os pequenos dentes de metal pontilhados ao redor de sua placa-mãe. Viva!

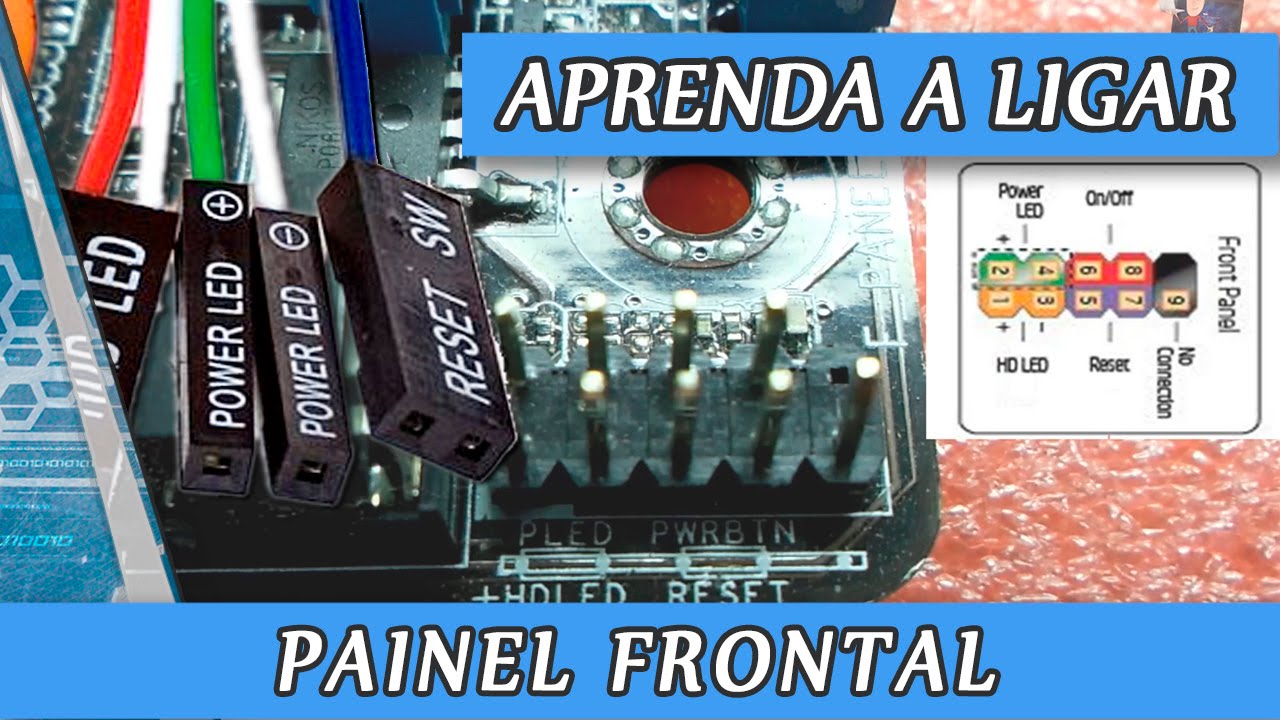

Passo 1: Muito bem, vamos tirar a pior parte do caminho primeiro. Talvez você queira empregar o uso de uma lanterna/luz de cabeça ou lupa para esta parte, pois você precisará encontrar a localização do conector do painel do seu sistema na sua placa-mãe. É aqui que você conectará alguns dos controles do painel frontal de seu estojo, como o botão de energia. A escrita que etiqueta onde ela está na própria placa-mãe é geralmente bem pequena, por isso pode ser mais útil consultar o manual de sua placa-mãe para ajudá-lo a encontrá-la. No geral, no entanto, você está procurando algo assim:
Se você se agachar, você pode ver letras minúsculas e minúsculas dizendo + PWR LED e + HDD LED na borda muito inferior da placa-mãe debaixo de todos aqueles pinos no canto inferior direito. Esse é o conector do painel do seu sistema.
adaptador de conector do painel frontal da placa mãe
Uma caixa de computador tem botões para controlar a energia da placa-mãe e luzes para indicar as atividades da placa-mãe. Você deve conectar esses botões e luzes à placa-mãe com os cabos da parte frontal da caixa. A Figura 1 mostra alguns dos cabos do painel frontal comumente encontrados em uma caixa de computador. A Figura 2 mostra um conector comum do painel do sistema em uma placa-mãe onde os cabos são conectados. Escrever na placa-mãe próximo ao conector do painel do sistema mostra onde cada cabo está conectado.
Os conectores do painel do sistema não são chaveados. As seguintes diretrizes para conectar os cabos aos conectores do painel do sistema são genéricas, pois não são definidos padrões para rotular os cabos da caixa ou os conectores do painel do sistema. As marcações em seus cabos do painel frontal e conectores do painel do sistema podem ser diferentes do que é mostrado. Consulte sempre o manual de sua placa-mãe para obter diagramas e informações adicionais sobre como conectar os cabos do painel frontal.
O botão de alimentação liga ou desliga o computador. Se o botão de ligar e desligar não desligar o computador, mantenha o botão de ligar e desligar por 5 segundos. O botão de reset reinicia o computador sem desligá-lo. Algumas placas-mãe não suportam um botão de reset. Neste caso, talvez seja necessário pressionar o botão de ligar/desligar por um curto período para reiniciar o computador.
pinos do painel frontal da placa mãe
A conexão dos conectores do painel frontal é um trabalho muito mais simples do que parece. Você pode precisar do manual de sua placa-mãe para um diagrama de proximidade das conexões de sua placa-mãe, mas, além disso, é muito fácil.
1) O LED HDD : o fio vermelho é o pino que é +. Conecte-o aos pinos inferiores esquerdos de sua placa-mãe. Certifique-se de alinhar o pino + com o pino + da placa-mãe. No seu caso, é o que está mais à esquerda.
2) O CONECTOR LARGER POWER LED CONNECTOR : Este vai para a parte inferior direita dos conectores de sua placa-mãe, assim como está etiquetado. O fio azul é o pino +. Alinhe isto com o pino mais à esquerda, no conjunto inferior direito, em sua placa-mãe.
3)THE SMALLER POWER LED CONNECTOR : Este vai para a parte superior esquerda dos conectores de sua placa-mãe, onde é rotulado ” +PLED- “. Infelizmente ambos os fios são brancos, então não posso dizer qual é o +. Você precisa procurar a pequena seta no conector de plástico. O pino + vai para o pino mais superior esquerdo dos conectores de sua placa-mãe.
4) RESET SW + POWER SW : Estes são os mais fáceis de instalar. O + e – não importa. Basta alinhar o conector inteiro com o conector correspondente em sua placa-mãe. ( Você já deve entender o que quero dizer) O Power SW vai para os pinos com a etiqueta ” + PW- ” e o Reset SW vai para o “- RES +”.
conectores do painel frontal b550
A montagem do computador não significa apenas conectar grandes componentes da unidade do sistema, tais como disco rígido, placa de vídeo, processador ou unidade de fornecimento de energia. Também é muito necessário conectar a caixa do próprio computador aos “interiores” do PC. Vários elementos importantes foram colocados no painel frontal da caixa. Como mínimo, estes são os botões de alimentação e reset, e também, o indicador de funcionamento do disco rígido. Se estamos falando de caixas mais avançadas, alguns conectores, em particular, USB e entradas para fones de ouvido ou microfone, também podem ser colocados no painel frontal. Neste artigo, lhe diremos como conectar o painel frontal de seu computador para que todos os elementos nele funcionem corretamente.
Para começar, deve-se observar que vários fios (pinos) devem estar saindo da caixa do computador. Os fios da caixa do computador são muito pequenos e nada mais são do que conectores para os plugues que estão localizados na placa-mãe.
Antes de proceder diretamente à conexão do painel frontal com a placa-mãe, é necessário determinar qual fio é responsável pela execução desta ou de outra tarefa. Para isso, basta olhar para as inscrições impressas nos conectores. Você encontrará as seguintes marcações:
