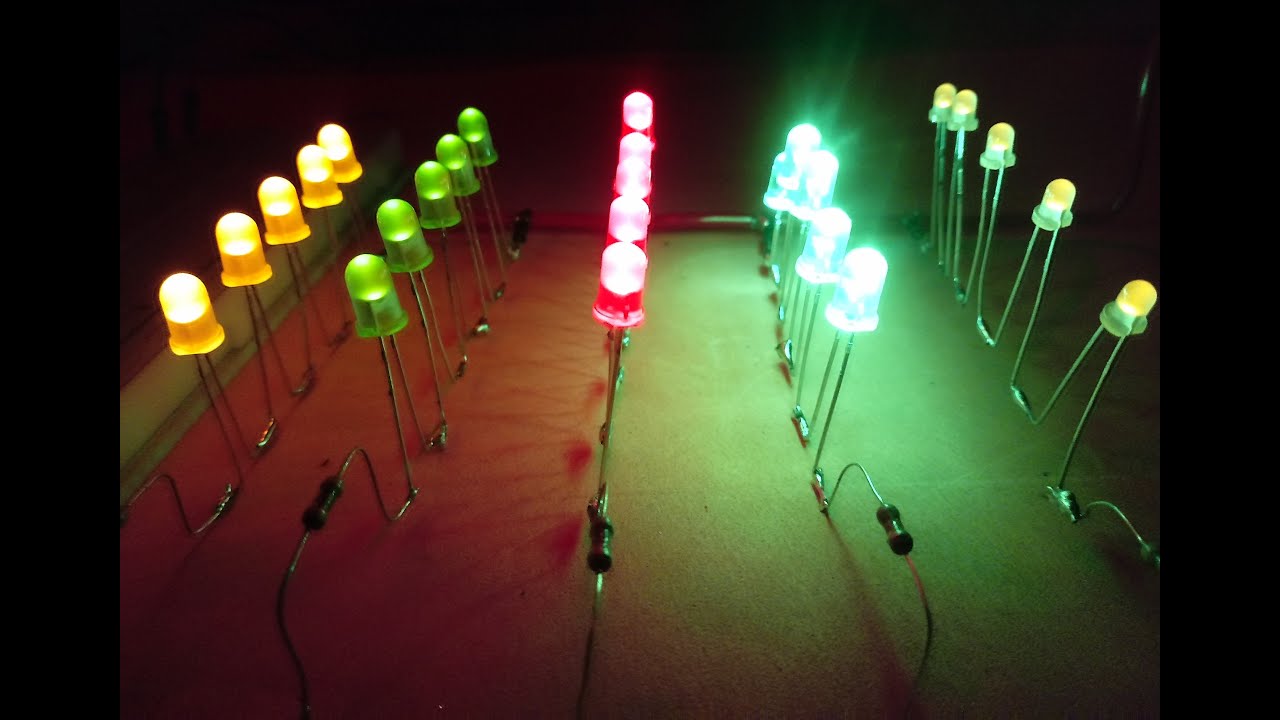

Como ligar varios leds em 220v

Diagrama do circuito de 240v ac led

Portanto, se você tiver uma fonte de alimentação de 5V, e quiser uma corrente de 5mA através de led (5mA geralmente dá boa visibilidade), você precisa (5V-3.4V)/0.005A = 320 Ohm resistor. (Ou seja, esta resistência dará uma queda de tensão através do resistor de 1,6V, permanecendo 3,4V quedas no LED => 5V total)

Os LEDs vermelhos geralmente têm queda de tensão menor (~2V), então você terá uma corrente ligeiramente mais alta com o mesmo resistor, mas qualquer coisa abaixo de 20mA normalmente é ok. Além disso, correntes um pouco menores são ok, os LEDs a 1mA são facilmente visíveis.

Mas em meu projeto recente onde eu tinha fonte de 3,3V, e leds de cores diferentes (verde, vermelho, azul) eu tive que calcular as resistências com mais cuidado, e eram 68 Ohm para azul e 220 Ohm para verde e vermelho.

O objetivo da resistência é “cair” a tensão que não é necessária para operar o LED, quando o LED está operando na corrente desejada. Como a tensão de avanço dos LEDs varia tanto com a cor e a química utilizadas como com a corrente, e como a corrente “desejada” varia com as necessidades do usuário, NÃO há um único valor correto. Veja “Procedimento:” no final para uma aplicação passo a passo disto.

Como conectar a 220v com cálculos

Quero criar um fio de chumbo com diferentes leds conectados a 220v. Sei que as diferentes cores dos leds usam uma tensão diferente, por isso meu plano era ligar cada cor em paralelo, e por exemplo, todos os leds estarão em série.

220 V é letal. Para fazer este projeto, seria necessário realizar medições de tensão e corrente na fiação ao vivo e, dada a sua falta de experiência, isto seria fortemente desencorajado. Você deveria tentar isto em circuitos de baixa tensão.

Eu quero criar um fio de LED com diferentes LEDs conectados a 220 V. Eu sei que as diferentes cores de LEDs usam uma voltagem diferente, então meu plano era conectar cada cor em paralelo, e por exemplo, todos os vermelhos estarão em série.

Os LEDs são sensíveis à corrente, portanto, se você não precisar trocar de cor, a prática padrão é ligar todos os LEDs que requerem a mesma corrente em série. A alimentação então requer algum tipo de circuito limitador de corrente.

Use uma tensão constante de 36v (por exemplo, LPV-35-36 ou APV-35-36) para alimentar vários módulos LDD-xxx. Os módulos LDD têm um mínimo de 300mA e máximo de 20-30 LEDs por fio, dependendo da cor e das tensões de avanço.

Como conectar vários leds juntos

Teoricamente, em uma linha de 12v com um máximo de 10w de potência, quantos LEDs você poderia acorrentar em série antes que os LEDs mais abaixo da corrente comecem a escurecer? Onde os LEDs têm uma tensão de avanço de 3,2 – 3,5 e uma corrente de avanço de 20mA?

Se a tensão de avanço de todos os 3 fosse 3,5V, você teria uma corrente de 1,5/R, se a tensão de avanço de todos os 3 fosse 3,2V, você teria uma corrente de 2,4/R ou cerca de 60% mais. Você tem que ter cuidado com isso se estiver rodando os LEDs perto de sua capacidade máxima.

Editar: Se você precisar executar 21, digamos, você pode executar 7 cordas paralelas de 3 LEDs em série, então você precisa de 7 resistências no total. Cada resistor será cerca de 1,95V/ILED onde ILED é a corrente que você quer que os LEDs passem. 470R lhe daria cerca de 4mA, assim você poderia rodar até 600 LEDs de um suprimento de 10W (mas 4mA pode não ser tão brilhante quanto você gostaria).

Para calcular o valor do resistor limitador de corrente: Você sabe que cada LED cairá pelo menos 3,2 V, o que significa que 3 deles cairão 9,6 V. Isso deixa 2,4 V através do resistor. Você quer que a corrente seja de 20 mA, então a resistência ótima para o brilho máximo é (2,4 V)/(20 mA) = 120 Ω.

Como conectar 10 leds em série

Tenho uma coisa caseira que gostaria de usar como um raio em minha sala de estar. Ela contém 7*4=28 LEDs (vermelho, 1,86V, 20mA), originalmente em 7 grupos por 4, cada um ligado separadamente, alimentado por 12VDC.

Ligar uma seqüência de LEDs diretamente a 220VAC apresenta um possível perigo de choque se não estiver completamente selado. Você provavelmente deveria considerar, por razões de segurança, um transformador para isolamento galvânico e redução de tensão. Ou então selecione uma verruga de parede adequada com 9VDC@250mA, talvez, e use 7 cordas paralelas de 4 LEDs série e resistências. Tensões DC superiores a cerca de 50V também são consideradas como uma questão de segurança. Portanto, tente escolher uma tensão DC abaixo dessa figura.

Em vez de desperdiçar mais de 3W de calor em um resistor de 8,2kohm, use um condensador conta-gotas antes da ponte no lado AC. A 20mA de corrente LED e com 220V ac, 50 Hz estimaria uma reatância capacitiva de cerca de 11k8 ohms seria mais ou menos certa.

A tensão de entrada AC de 50Hz e pico de 311 volts (220VRMS) aciona através de um capacitor de 270nF um retificador de ponte. Um capacitor está na saída, mas isto pode ser praticamente qualquer valor e, de fato, acabei de verificar novamente e não é necessário. Um diodo zener de 62 volts está simulando os 28 LEDs em série. Um resistor de 1 ohm insignificante me diz qual é a corrente. A resposta mostra uma corrente de pico de cerca de 26mA e uma corrente média de cerca de 13mA.
