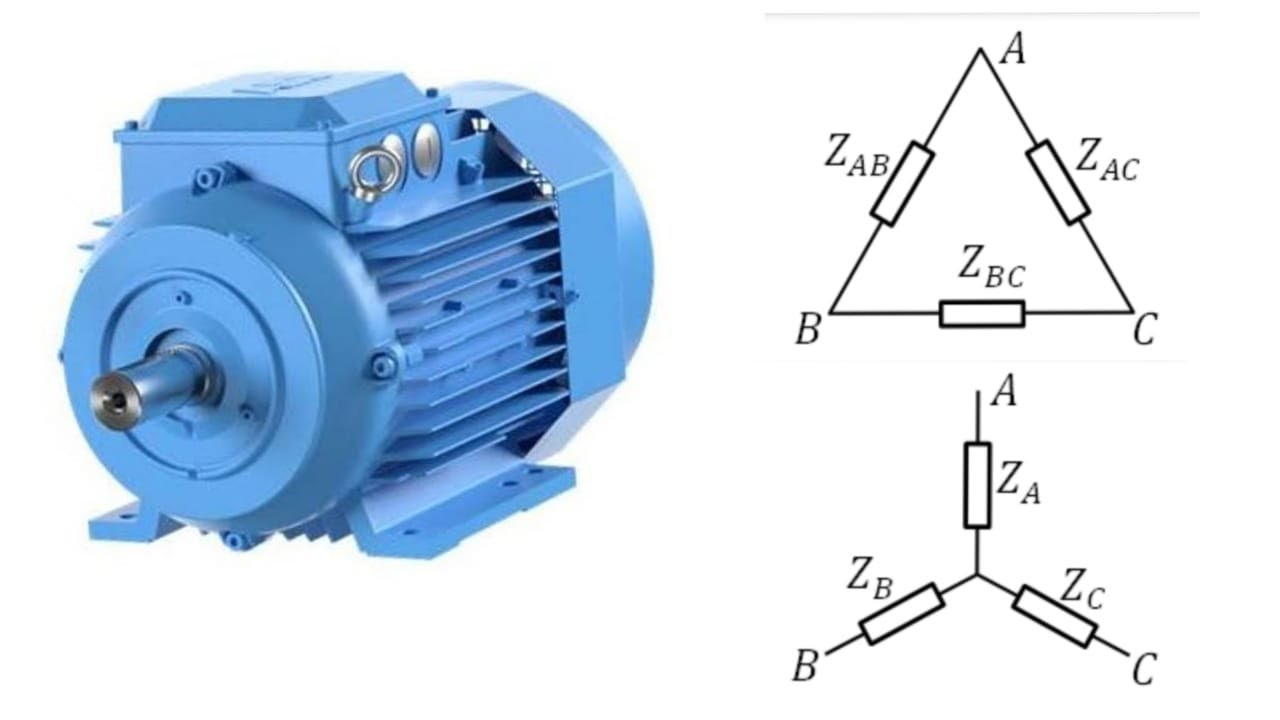

Como ligar motor trifasico estrela triangulo
Diagrama de fiação do motor trifásico 3 fios
O Star Delta Star Star Starter é um tipo de partida muito comum e é usado extensivamente em comparação com o outro tipo de métodos de partida do motor de indução. Um delta estrelado é usado para um motor de gaiola projetado para funcionar normalmente no enrolamento do estator conectado ao delta. A conexão de um motor de indução trifásico com um motor de partida estrela-triângulo é mostrada na figura abaixo:
Quando o motor pega a velocidade, cerca de 80% de sua velocidade nominal, o interruptor S é imediatamente colocado na posição RUN. Como resultado, o enrolamento de um estator que estava em conexão estrela é agora transformado em conexão DELTA. A conexão delta do enrolamento do estator é mostrada na figura abaixo:
Primeiro, o enrolamento do estator é conectado em estrela e depois em Delta para que a corrente da linha de partida do motor seja reduzida para um terço em comparação com a corrente de partida com os enrolamentos conectados em delta. Na partida de um motor de indução quando os enrolamentos do estator são conectados em estrela, cada fase do estator recebe uma tensão VL/√3. Aqui a VL é a tensão de linha.
Diagrama de conexão do motor trifásico pdf
Usamos principalmente os termos estrela e delta em sistemas elétricos enquanto discutimos circuitos trifásicos CA e motores elétricos. Abaixo está uma dada tabela que compara as conexões estrela e delta mostrando a diferença exata entre as conexões estrela (Y) e delta (Δ).
A conexão em estrela “Y” é obtida pela união de extremidades semelhantes de bobinas, seja “partida” ou “chegada”. As outras extremidades são unidas aos fios da linha. O ponto comum é chamado de Ponto Neutro ou Ponto Estrela. Este sistema trifásico de 4 fios é utilizado na distribuição de energia e transformadores.
A conexão Delta ou Malha “Δ” é obtida conectando a extremidade inicial da primeira bobina à extremidade final da segunda bobina e assim por diante (para todas as três bobinas), o que a torna como um circuito de malha ou loop fechado. Este sistema trifásico de 3 fios é utilizado na transmissão de energia e em transformadores.
Em ambos os sistemas, a tensão entre duas fases (linha a linha) é conhecida como tensão de linha, enquanto que a tensão entre fase e neutro (linha a neutro) é conhecida como tensão de fase. A tensão entre qualquer linha (ou fase) e o neutro é de fase única, enquanto que a tensão entre as três linhas (ou fases) é conhecida como tensão de três fases.
Conexão em trifásico delta do motor
O procedimento para ligar um motor trifásico bem como a chave de proteção do motor estrela-triângulo requerida aqui com comutação automática da conexão estrela-triângulo são apresentados com três tipos diferentes de proteção do motor usando os seguintes desenhos de circuitos, depois comparados com um circuito convencional e descritos.
Ele mostra: FIG. 1: <sep> um circuito com os monitores de temperatura bimetálicos; Fig. 2: <sep> um circuito com os monitores de temperatura do termistor PTC; Fig. 3: <sep> um circuito com o relé monitor de corrente bimetal; 4: <sep> uma conexão estrela contator convencional com 3 x 2 contatos; Fig. 5: <sep> circuitos da placa terminal do motor; Fig. 6: <sep> uma conexão estrela contator com 2 x 2 contatos.
IB = Comentários GK: <sep> TU: <sep> IB: <sep> IA: AC-1 <sep> = <40° C <sep> 170-200%, ou seja, 17-20 ampères ao invés de 10 ampères <sep> 1 x lB AC-3 <sep> = <55° C <sep> 100%, ou seja, 10 ampères <sep> 6 x LB Categorias de uso dos contatores do interruptor de proteção do motor estrela-triângulo de acordo com a invenção, de acordo com os diagramas em FIGS. 1, 2 e 3. Contator principal K1 <sep> = categoria de uso AC-3 contator triangular K3 <sep> = categoria de uso AC-1 contator em estrela K2 <sep > = categoria de uso AC-1
Diagrama de fiação do motor trifásico 6 fios
Na Conexão Estrela, as extremidades similares (início ou fim) dos três enrolamentos são conectadas a um ponto comum chamado estrela ou ponto neutro. Os condutores de três linhas funcionam a partir dos três terminais livres restantes chamados condutores de linha.
Os fios são transportados para o circuito externo, dando aos sistemas conectados em estrela trifásica e trifásica. Entretanto, às vezes um quarto fio é transportado do ponto estrela para o circuito externo, chamado de fio neutro, formando sistemas conectados em estrela trifásica, de quatro fios.
Considerando a figura acima, os terminais de acabamento a2, b2, e c2 dos três enrolamentos são conectados para formar um ponto estrela ou ponto neutro. Os três condutores denominados como R, Y e B funcionam a partir dos três terminais livres restantes, como mostrado na figura acima.
A corrente que flui através de cada fase é chamada corrente de fase Iph, e a corrente que flui através de cada condutor de linha é chamada corrente de linha IL. Da mesma forma, a tensão através de cada fase é chamada de tensão de fase Eph, e a tensão através de dois condutores de linha é conhecida como Tensão de Linha EL.
