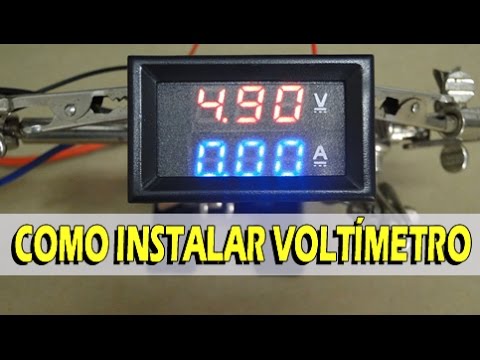

Como ligar amperimetro digital
Amperímetro digital para ac
Os amperímetros de voltagem digital estão agora disponíveis para medir a tensão e a corrente DC. Ele pode ser conectado à saída da fonte de alimentação. Assim, a tensão e corrente de saída para a carga é exibida no medidor. Se uma bateria for conectada à fonte de alimentação para carregamento, podemos ver a corrente consumida pela bateria durante o carregamento. Quando a bateria está totalmente carregada, a corrente cai para zero, o que indica o fim da carga. Se o projeto estiver conectado, a tensão e a corrente para o projeto são exibidas.
Posted in Circuito, Componentes, Eletrônica, Circuitos Domésticos, Como funcionam os componentes, Fonte de Alimentação, Utilitários, Medidor de Amperímetro de Voltagem Digital, Medidor de Voltagem Digital, Como conectar o Medidor de Amperímetro de Voltagem Digital
Como ligar um voltímetro/amplificador digital
Aviso A tensão entre as linhas finas vermelha e preta deve estar dentro de DC 4,5-30V O amperímetro só pode ser conectado ao negativo do dispositivo sob teste10A abaixo do amperímetro (incluir 10A), shunt embutido, não requer shunt externo Quando a linha fina preta estiver vazia, é melhor usar fita isolante ao redor da parte exposta do fio, para evitar curto-circuitos Se apenas for usado como um voltímetro, é recomendável que a linha amarela e a linha preta sejam conectadas juntas, para evitar que o amperímetro pisque digitalmente
Diagrama trifásico da fiação do amperímetro digital
Uma vez comprei um popular medidor de volts e amperímetros “chinês” com classificação de 100V/10A. Infelizmente, eu não encontrei nenhum bom recurso sobre como ligar/desligar. Na verdade, não é ciência de foguetes, mas eu tinha esperado por ele 2-3 semanas e não queria explodi-lo à primeira tentativa. Todos os diagramas eram, de alguma forma, técnicos demais para mim.
O artigo original incluía apenas uma variante destes voltímetros e amperímetros digitais. Agora eu incluí três variantes mais comuns deles. Se você encomendar o medidor digital de volts e amperímetros 100V/10A da China ou de outros mercados – é muito provavelmente um dos seguintes.
Estes medidores são bons quando você quer medir corrente e voltagem ao mesmo tempo. Uma característica que falta nos multímetros normais. Por exemplo, eu o usei para medir a saída do meu painel solar DIY. Eles são baratos e fáceis de conectar.
Estes medidores calculam o fluxo de corrente pela queda de tensão através do resistor de derivação. Eles têm shunts embutidos que devem suportar a medição de até 10 ampères. Você deve ver o shunt atrás de seu voltímetro e amperímetro. Aquela pequena ponte dobrada a partir de um fio grosso sobre PCB.
Conexão do amperímetro
O medidor de painel compacto contém displays LED duplos. O display superior em LEDs vermelhos mostra as medidas de tensão de 0 a 99,9 volts, enquanto o display inferior em âmbar mostra a medida atual de 0 a 49,9 amps.
Incluído com cada medidor de painel está um shunt externo de 50 ampères. O shunt é um dispositivo resistivo muito preciso. Quando a corrente é passada através do shunt, ela é medida com o medidor. Alguns medidores de qualidade inferior apresentam um shunt a bordo, mas limitam a corrente utilizável que eles podem administrar. Com o shunt externo, as correntes de até 50 amperes podem ser lidas com precisão.
A configuração mais comum para o medidor de voltagem e corrente é obter a energia necessária para operar o medidor a partir da carga que você está medindo. Isto é possível quando a tensão da carga está entre 3,5v e 30v DC. Com este método, o cabo de conexão fino negativo (preto) não precisa estar preso a nada.
Um método de operação alternativo para o medidor de tensão e corrente requer uma fonte de alimentação separada para fornecer energia para os medidores. A fonte de alimentação é isolada da carga e é selecionada quando a tensão da carga excede 30v DC.
