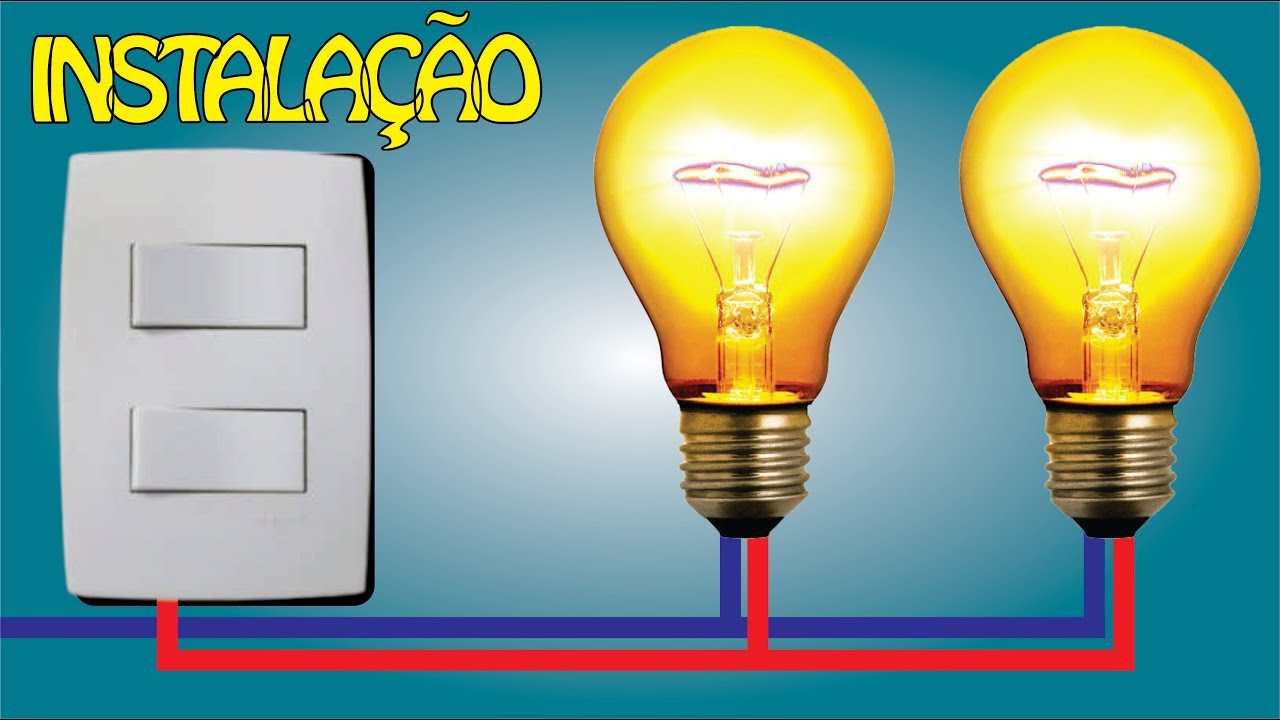

Como ligar duas lampadas em dois interruptores
Diagrama de conexão do interruptor de duas vias
Aperte um interruptor e as luzes da sala de estar e do corredor se acendem para que você não tenha que se preocupar em encontrar seu caminho para o banheiro no escuro. Você pode fazer esta fiação do interruptor em uma de duas maneiras. A mais comum é ligar as luminárias conectando-as uma à outra e ligando a primeira ao interruptor. A outra maneira de ligar várias luzes a um interruptor é conectar todas elas diretamente ao interruptor em uma configuração “home run”. A segunda opção permite desconectar facilmente as luminárias que você não quer mais usar, mas se torna incômoda quando mais de duas luminárias estão envolvidas.
Antes que você possa ligar vários dispositivos de iluminação a um interruptor, você tem que saber como fazer apenas um. Cada circuito de 120 volts que alimenta as luzes em uma casa típica tem dois fios condutores e um aterramento. Um dos fios condutores é preto, e é o quente, o que significa que ele transporta a eletricidade em seu caminho para fora, desde a fonte de energia até a carga. O outro fio condutor é branco. É o fio de retorno que completa o circuito desde a carga até a fonte de energia.
2 bulbo 1 diagrama de comutação
Este artigo foi co-autorado por Ricardo Mitchell. Ricardo Mitchell é o CEO da CN Coterie, uma empresa de construção certificada pela EPA (Environmental Protection Agency), localizada em Manhattan, Nova York. A CN Coterie é especializada na renovação completa de residências, eletricidade, canalização, carpintaria, marcenaria, restauração de móveis, remoção de violações do OATH/ECB (Office of Administrative Trials and Hearings/Environmental Control Board) e remoção de violações do DOB (Department of Buildings). Ricardo tem mais de 10 anos de experiência em eletricidade e construção e seus sócios têm mais de 30 anos de experiência relevante.
Um interruptor duplo permite a operação de duas luzes ou aparelhos do mesmo local. Os interruptores duplos, às vezes chamados de “pólo duplo”, permitem controlar separadamente a energia sendo enviada para vários lugares a partir do mesmo interruptor. Por exemplo, você pode querer ligar uma luz de banheiro separadamente do ventilador de teto. Para ligar um interruptor duplo, você precisará cortar a energia, remover o interruptor antigo, depois alimentar e conectar os fios na luminária do interruptor duplo. Embora não seja difícil ligar um interruptor duplo, uma atenção cuidadosa à segurança é crucial para evitar ferimentos.
Fiação alternativa de interruptor de 2 vias
Em um interruptor normal, os dois terminais são conectados (como mostrado) ou desconectados. Quando eles estão conectados, o interruptor está “ligado”. Em um interruptor de três vias, o terminal superior se conecta a um ou ao outro dos dois terminais inferiores. (Nota: A configuração real do terminal em um interruptor de três vias depende do fabricante.)Para criar luzes que operam com dois interruptores separados, o eletricista usa dois equipamentos especiais no circuito: Um interruptor normal tem dois terminais que estão ou conectados ou desconectados. Um interruptor de três vias tem três terminais, e o interruptor conecta o primeiro terminal ao segundo ou ao terceiro terminal, como mostrado aqui:Anúncio Você usa dois interruptores de três vias para controlar a luz, e a liga como mostrado abaixo: Neste diagrama, um pedaço normal de fio vem do painel de fusíveis para o primeiro interruptor de três vias. O fio “quente” preto entra no interruptor do lado esquerdo. O fio de três vias (que inclui fios vermelhos, pretos e brancos) vai do interruptor da esquerda para o interruptor da direita, com o fio branco transportando o aterramento e os fios vermelhos e pretos transportando a saída dos terminais no interruptor da esquerda. O cabo com bainha normal vai do interruptor da direita para a luz.
Duas lâmpadas controladas por dois interruptores
Neste tutorial, aprenderemos sobre um conceito simples, porém interessante, chamado de 2 Way Switch. Ele também é chamado de Interruptor de Escada, pois você pode controlar uma única carga, uma lâmpada, por exemplo, de dois lugares diferentes, como as duas extremidades de uma escada.
AVISO: Esta é apenas uma teoria que explica como funciona uma fiação típica de um interruptor de 2 vias. Não é um guia do usuário sobre como instalar ou cabear um interruptor de 2 vias. Se você está planejando implementar uma instalação semelhante em sua casa, então definitivamente consulte um profissional, já que o processo envolve trabalhar com alimentação 230V AC (ou 110V AC, dependendo de onde você mora).
Usamos interruptores o tempo todo em nossas casas, escritórios, carros, indústrias e muitos outros lugares. Os aparelhos que usamos diariamente (telefone celular e laptop) consistem em vários interruptores. Um interruptor é um dispositivo elétrico que é usado para abrir ou fechar um circuito elétrico.
Existem diferentes tipos de interruptores: Interruptor de comutação, interruptor momentâneo, interruptor basculante, interruptor digital, etc. Todas as chaves realizam a simples tarefa de interromper o fluxo de corrente elétrica ou desviar o fluxo de corrente. Eles essencialmente ‘fazem’ ou ‘quebram’ o circuito.
