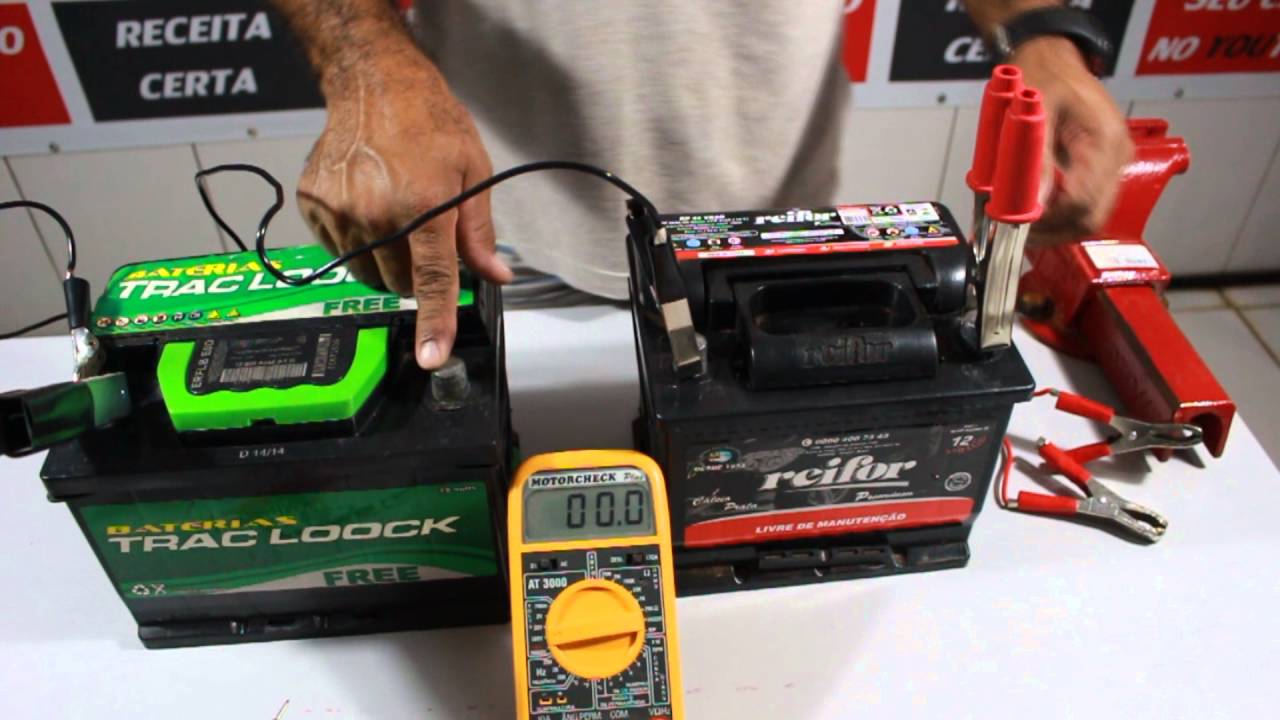

Ligar baterias em paralelo

Conexão de baterias em paralelo versus série

Pode-se pensar qual é a finalidade das conexões em série, paralelas ou em série-paralelas de baterias ou qual é a configuração certa para carregar o armazenamento, sistema de banco de baterias, sistema fora da rede ou instalação de painéis solares. Bem, depende da necessidade do sistema, ou seja, aumentar as tensões por conexão em série de baterias, ampere horas de bateria (pois as baterias são classificadas em Ah em vez de Amperes) ou simplesmente a corrente ou potência das baterias conectando as baterias em paralelo ou em série-paralelo para manter o sistema de acordo com suas necessidades. Se você precisar saber como fazê-lo, leia o seguinte tutorial passo a passo sobre a configuração das baterias primárias (não recarregáveis como as células AAA) e secundárias (recarregáveis como o ácido de chumbo, níquel cádmio, níquel-hidreto metálico, lítio-íon, etc.).

Recebemos alguns circuitos confusos sobre o tópico e eles perguntam se as conexões das baterias estão em série, paralelas ou em série-paralela e para qual delas elas vão? Então discutiremos a conexão em série, paralela e em série paralela das baterias em detalhes com diagramas esquemáticos e aplicações.

A conexão de baterias em paralelo aumenta os amperes

Ao conectar duas ou mais baterias em série, em série paralela ou em paralelo, você pode aumentar a voltagem ou a capacidade de ampere-hora, ou mesmo ambas; permitindo aplicações de voltagem mais alta ou aplicações famintas de energia.

Conectar uma bateria em série é quando se conecta duas ou mais baterias juntas para aumentar a voltagem total dos sistemas de baterias, conectar baterias em série não aumenta a capacidade somente a voltagem. Por exemplo, se você conectar quatro baterias de 12Volt 26Ah, você terá uma voltagem de 48Volts e uma capacidade de bateria de 26Ah.

Para configurar baterias com uma conexão em série, cada bateria deve ter a mesma voltagem e capacidade, ou você pode potencialmente danificar as baterias. Por exemplo, você pode conectar duas baterias de 6V 10Ah em série, mas não pode conectar uma bateria de 6V 10Ah com uma bateria de 12V 10Ah.

Para conectar um grupo de baterias em série você conecta o terminal negativo de uma bateria ao terminal positivo de outra e assim por diante até que todas as baterias estejam conectadas, você então conectaria um link/cabo ao terminal negativo da primeira bateria de seu conjunto de baterias à sua aplicação, depois outro cabo ao terminal positivo da última bateria de seu conjunto à sua aplicação.

Que fio bitola para conectar duas baterias de 12v em paralelo

Os cabos que você usa para unir suas baterias desempenham um papel importante no desempenho de suas baterias. Você precisa ter certeza de que seus cabos têm o tamanho certo (diâmetro) para transportar a corrente necessária – eles precisam ter o mesmo tamanho de sua necessidade máxima, tipicamente combinados com seu inversor. Portanto, faça-os do mesmo tamanho ou maiores que os cabos de seu inversor.

Onde estão conectados os principais cabos do sistema ao banco de baterias?  Os cabos do sistema que alimentam as cargas são normalmente conectados à bateria de mais fácil acesso ou primeiro, o que simplesmente resulta em mau desempenho e vida útil.

Novamente, certifique-se de que os cabos principais do sistema e os cabos que unem as baterias sejam suficientemente grandes para lidar com a corrente total do sistema.  Isso significa que se você tiver um grande carregador de bateria ou inversor, os cabos devem ser capazes de transportar correntes potencialmente grandes destes dispositivos, bem como suas outras cargas.

Uma vez que você conecte as baterias de lítio em paralelo, você precisa carregá-lo e descarregá-lo como um sistema completo, portanto, tente evitar uma descarga de 100%. Um monitor de bateria pode ajudá-lo com isso, cortando as cargas em um nível seguro muito antes de sua bateria estar perto da descarga. A maioria das baterias de lítio no mercado terá um sistema de gerenciamento de baterias embutido que evitará a descarga excessiva.

Baterias de 12 volts em paralelo

Há várias coisas a serem consideradas ao conectar baterias em paralelo ou em série para obter a tensão ou capacidade correta da bateria para uma instalação DC específica.    Ao conectar baterias em série ou em paralelo ou ambas como um grande banco, em vez de ter bancos individuais, tornará sua fonte de energia mais eficiente e resultará em uma vida útil máxima para seu banco de baterias.

Os cabos que unem suas baterias desempenham um papel importante no desempenho de seu banco de baterias.    Escolher o tamanho (diâmetro) e o comprimento correto do cabo é importante para a eficiência geral. Cabos que são muito pequenos ou desnecessariamente longos resultarão em perda de energia e maior resistência.

Ao conectar baterias em série ou paralelas ou em série/paralelo, os cabos entre cada bateria devem ter o mesmo comprimento. Como você pode ver nos diagramas acima, todos os cabos curtos que conectam as baterias juntas têm o mesmo comprimento e todos os cabos longos têm o mesmo comprimento.    Isto liga as baterias com a mesma quantidade de resistência do cabo, assegurando que todas as baterias do sistema estejam trabalhando igualmente juntas.
