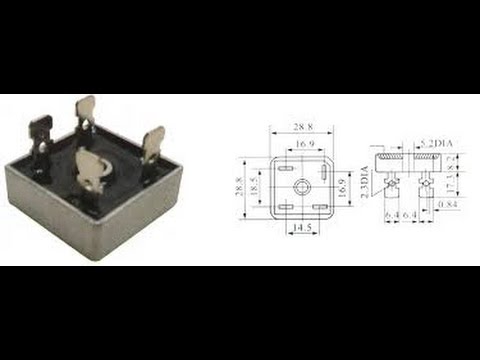

Ponte retificadora como ligar
retificador de ponte com filtro condensador
Quando usado em sua aplicação mais comum, para conversão de uma entrada de corrente alternada (CA) em uma saída de corrente contínua (CC), é conhecido como um retificador de ponte. Um retificador de ponte fornece retificação de onda completa a partir de uma entrada AC de dois fios, resultando em menor custo e peso em comparação com um retificador com uma entrada de 3 fios a partir de um transformador com um enrolamento secundário com ponta central [1].
A característica essencial de uma ponte de diodos é que a polaridade da saída é a mesma, independentemente da polaridade na entrada. O circuito da ponte dos díodos foi inventado pelo eletrotécnico polonês Karol Pollak e patenteado em dezembro de 1895 na Grã-Bretanha[2] e em janeiro de 1896 na Alemanha[3][4]. Em 1897, o físico alemão Leo Graetz inventou e publicou independentemente um circuito semelhante[5][6] Hoje o circuito é às vezes chamado de circuito Graetz ou ponte Graetz[7].
Antes da disponibilidade de circuitos integrados, um retificador de ponte foi construído a partir de “componentes discretos”, ou seja, diodos separados. Desde aproximadamente 1950, um único componente de quatro terminais contendo os quatro diodos conectados em uma configuração de ponte tornou-se um componente comercial padrão e agora está disponível com várias classificações de tensão e corrente.
wikipedia
Embora este método possa ser adequado para aplicações de baixa potência, é inadequado para aplicações que necessitam de uma tensão de alimentação DC “estável e suave”. Um método para melhorar isto é usar cada meio-ciclo da tensão de entrada em vez de cada outro meio-ciclo. O circuito que nos permite fazer isto é chamado Retificador de Onda Completa.
Como o circuito de meia onda, um circuito retificador de onda completa produz uma tensão ou corrente de saída que é puramente DC ou tem algum componente DC especificado. Os retificadores de onda completa têm algumas vantagens fundamentais sobre seus equivalentes retificadores de meia onda. A tensão média de saída (CC) é maior do que a de meia onda, a saída do retificador de onda completa tem muito menos ondulação do que a do retificador de meia onda produzindo uma forma de onda de saída mais suave.
Em um circuito retificador de onda completa são utilizados dois diodos, um para cada metade do ciclo. Um transformador de enrolamento múltiplo é usado cujo enrolamento secundário é dividido igualmente em duas metades com uma conexão central comum, (C). Esta configuração resulta na condução de cada diodo por sua vez quando seu terminal de ânodo é positivo em relação ao ponto central do transformador C produzindo uma saída durante os dois meios-cíclicos, o dobro do que para o retificador de meia onda, portanto é 100% eficiente como mostrado abaixo.
retificador de ponte completa
Em vista de seu desempenho e capacidade, o retificador de ponte de onda completa é usado em muitas fontes de alimentação lineares, fontes de alimentação em modo de interruptor e outros circuitos eletrônicos onde a retificação é necessária.
Um diagrama do circuito retificador de ponte básico tem um bloco retificador de ponte no centro. Este consiste de um circuito de ponte que inclui quatro diodos. Estes podem ser diodos individuais, ou também é fácil obter retificadores de ponte como um único componente eletrônico.
O retificador de ponte oferece retificação de onda completa e tem a vantagem sobre o retificador de onda completa, utilizando dois diodos que não exigem torneira central no transformador. Isto significa que um único enrolamento é usado para ambas as metades do ciclo.
Os componentes eletrônicos enrolados são caros e a inclusão de uma torneira central significa que dois enrolamentos idênticos, cada um fornecendo a tensão total, são necessários para fornecer a retificação de onda completa. Isto duplica o número de voltas e aumenta o custo do transformador. Isto pode ser particularmente importante ao projetar fontes de alimentação lineares ou outros dispositivos eletrônicos.
fórmula retificadora de ponte
Na indústria eletrônica, uma das aplicações mais populares dos diodos semicondutores é converter o sinal de corrente alternada (CA) de qualquer freqüência, que é tipicamente 60 ou 50 Hz, em um sinal de corrente contínua (CC). Este sinal DC pode ser usado para alimentar dispositivos eletrônicos, ao invés de baterias. O circuito que converte o sinal CA em DC geralmente consiste de um arranjo particular de diodos intertravados e é conhecido como retificador. Nos circuitos de alimentação, dois tipos de circuitos retificadores são comumente usados – de meia onda e de onda completa. Os retificadores de meia-onda permitem apenas a passagem de metade do ciclo, enquanto os retificadores de onda completa permitem a passagem tanto da metade superior quanto da metade inferior do ciclo, enquanto convertem a metade inferior para a mesma polaridade que a superior. Esta diferença entre eles é mostrada na Figura 1.
Entre os dois tipos, o retificador de onda completa é mais eficiente, pois utiliza o ciclo completo da forma de onda de entrada. Há dois tipos de retificadores de onda completa – o retificador de onda completa de ponta central, que requer um transformador de ponta central, e o retificador de ponte, que não precisa de um transformador de ponta central. O retificador de ponte será discutido neste artigo por ser o mais popular e normalmente vem em módulos pré-montados, tornando-os mais fáceis de usar.
